Nous voulons ici faire fonctionner un régulateur de tension de type 7805 avec boîtier TO 220 dans certaines conditions : Une tension de 5 Volts en sortie avec un courant de près de 1.5 Ampère.

·        Mise en place du circuit

U entrée : 10V

U sortie : 4.98V

Résistance : 5 ohms

Alors nous avons I max= 1 Ampère puis un court-circuit et un emballement thermique avec T>230°C.

·        Détermination de l’utilité d’un dissipateur.

Calcul de la puissance dissipée :

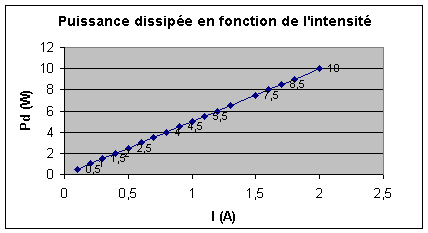

Pd = (Ve -Vs) * I = (10-5) * I = 5 * I, on obtient le graphique suivant :

Dans notre cas I= 1,5A donc Pd = 5 * 1,5 = 7,5 W

Calcul de la variation de température :

 dt = Tjmax - Tamb = 150 - 20 = 130°C

Calcul de la Résistance thermique globale :

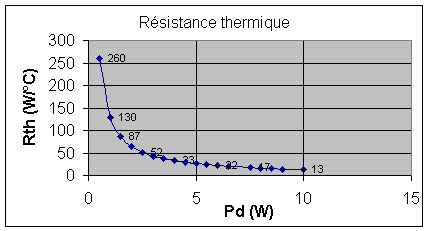

Rth = dt / Pd=  130 / Pd, on obtient le graphique suivant :

Dans notre cas, Pd = 7,5 W, donc Rth = 130 / 7,5 = 17 °C/W

·        Utilité du radiateur

Rth composant = 37 W/°C

Rth totale < Rth composant

Il nous faut un dissipateur.

·        Détermination des caractéristiques du dissipateur :

Rth jb = 3W/°C

Rth br = 1.4 W/°C

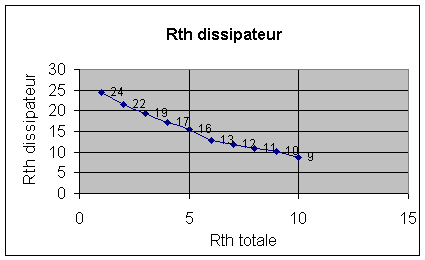

Rth dissipateur = Rth totale – Rth jb – Rth br , on obtient le graphique suivant :

Dans notre cas, Rth = 17 W, donc Rth dissipateur = 17 - 3 - 1,4 = 12,6 °C/W

D’après les abaques il nous faut un dissipateur vissé de type WA126 de longueur 20 mm.

On fixe alors le dissipateur sur le composant et reprenons les mesures.

·        Caractéristique du nouveau circuit

Ve = 10 V

Vs = 5 V

Si R = 5 ohms

         I = 1.5 ampères sans problème

fichier Excel avec le récapitulatif des calculs
