- Généralités sur le système de refroidissement :

   Le système radiateur ventilateur est sans équivoque le système de refroidissement pour processeur le plus répandu. Nous allons expliquer ici rapidement son principe de fonctionnement.

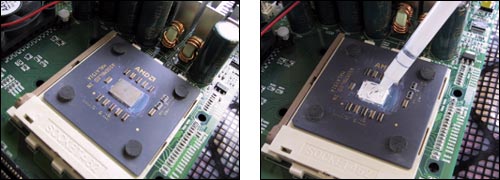

   Mais avant de commencer, regardons de près le système à refroidir, c'est à dire le processeur. En effet seul le core du processeur(partie blanche sur la 2ème photo), produit de la chaleur. On applique sur ce core une pâte thermique qui permet une meilleur conductance de l'aire entre le core et le radiateur.

  Regardons maintenant comment est constitué le système radiateur ventilateur :

*Le RADIATEUR qui a pour but de conduire la chaleur et d'agrandir la surface à refroidir par le ventilateur. Sa principale caractéristique est sa résistance thermique en °C/W (environ 0,45°C/W pour un radiateur ordinaire)

*Le VENTILATEUR doit créer un afflux d'air frais qui doit permettre un refroidissement efficace du processeur. Ses principales caractéristiques sont le flux d'air déplace et sa vitesse de rotation et le niveau de bruit qu'il émet.

  Ce qui nous donne :

 - Cinématiques :

 Les Cinématiques suivantes illustrent le fonctionnement et l'installation de ce système sur un microprocesseur :

-dégagement de chaleur   -pâte thermique   -installation du système   -refroidissement

Cinématique finale

cinématiques réalisés par Clément Gérard avec 3DS MAX

 - Analyse fonctionnel du système sous forme de diagramme :

            Diagramme A0    (en format Pdf)

            Diagramme A-0   (en format Pdf)

            Diagramme A-1   (en format Pdf)

            Diagramme A-2   (en format Pdf)

            Diagramme A-3   (en format Pdf)

            Diagramme A-4   (en format Pdf)

  Vous pouvez télécharger ces fichiers en cliquant sur le bouton droit puis "enregistrer" ou les voir directement sur une nouvelle page en cliquant sur les liens.

  Il vous faut disposer de Acrobat Reader disponible ici.

Analyse faite par Ghering Florian et Cothias Sylvain
