Etude
technique du ventilateur
|
|
Dans cette partie, nous étudierons
le ventilateur utilisé dans le système de refroidissement
radiateur-ventilateur. Cette étude se composera en deux parties :
I) Etude électrique et mécanique du
ventilateur
Lorsque nous observons un ventilateur, nous constatons
que les différents constructeurs mentionnent certaines données, le
plus fréquemment la tension d’alimentation et l’intensité
absorbée. Nous avons donc décidé de vérifier les données ces
valeurs théoriques grâce à des expériences pratiques. Sur la photo

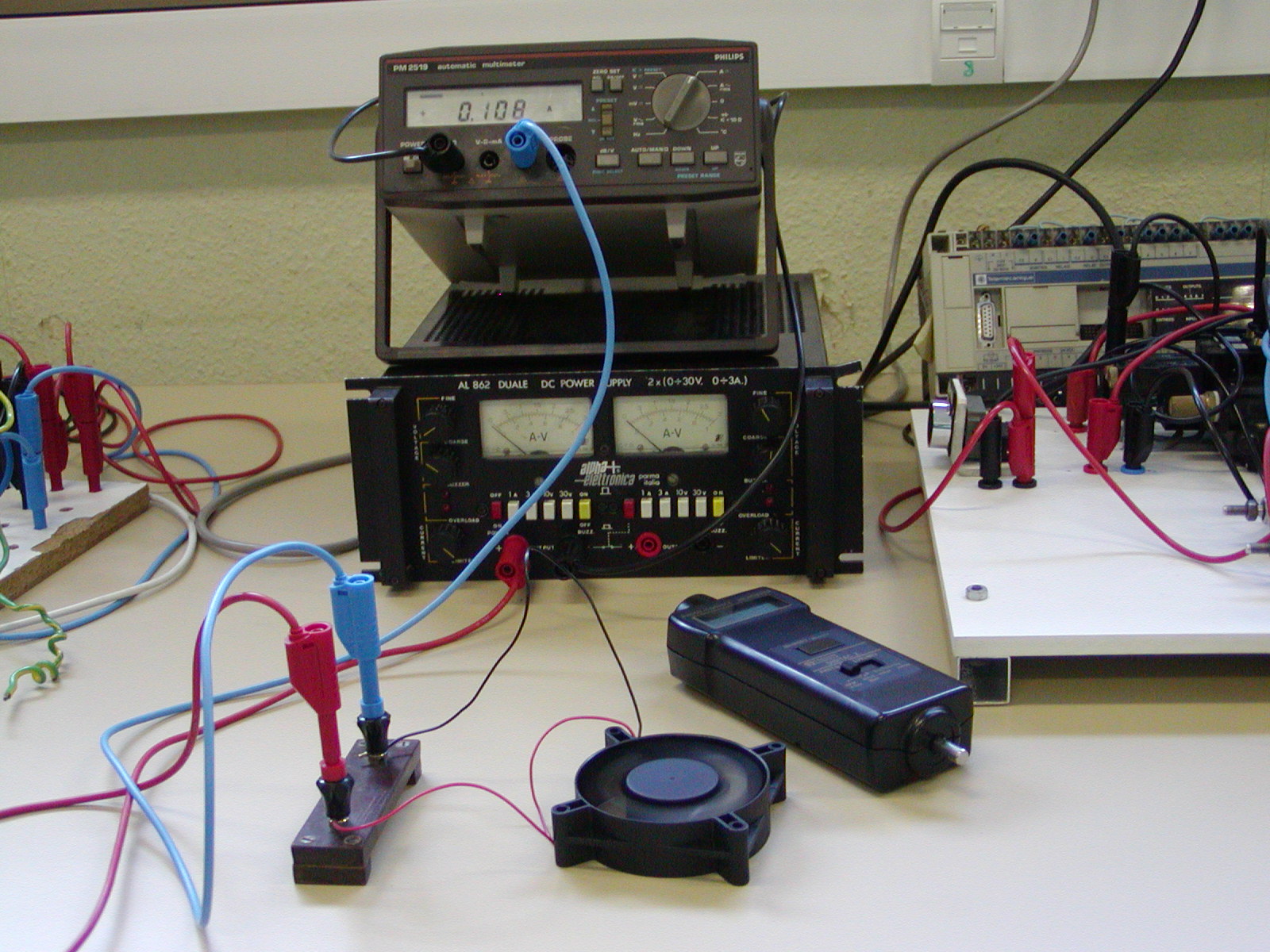

ci-dessous vous trouverez tout le matériel nécessaire pour cela :
Photo du montage(cliquez pour agrandir):

|
Matériels utilisés :
_ Tachymètre
_ Multimètre électronique
_ Générateur de tension continu réglé sur 12
V
Récapitulatif des données :
|
1er ventilateur |
2ème ventilateur |
Alimentation (volts) |
12V |
12V |
Intensité absorbée (Ampère) |
Mesurée : 0,08 A |
Théorique : 0,1 A |
Mesuré : 0,113 A |
Théorique : 0,12 A |
Puissance absorbée (Watt) : Pa = U*I |
Pratique : Pa = 0,96 W |
Théorique : Pa = 1,2 W |
Pratique : Pa=1,356 W |
Théorique : Pa = 1.44 W |
Vitesse de rotation (trs/min) obtenue par le tachymètre |
4000 trs/min |
2700 trs/min |
Nous constatons que les données des constructeurs sont très proches de
celles trouvées par la pratique.
Durant nos manipulations nous avons
constaté que le mouvement de rotation des ventilateurs était
facile à stopper. Pour tenter de l’expliquer nous avons donc
calculé le couple :
|
1er ventilateur |
2ème ventilateur |
Vitesse angulaire (rad/s) : w = N*2*pi/60 |
w = 418,88 rad/s |
w = 282,74 rad/s |
Couple (newton-mètre) : ici rendement de 100% Pa = Pu C = Pu/w |
C = 0,0023 Nm |
C = 0,0048 Nm |
Nous constatons que le couple
est très faible ce qui explique le fait que le mouvement de
rotation est facile à arrêter.
II) Etude du son produit
Comme nous l’avons déjà dit, le système le plus répandu
pour le refroidissement d’un microprocesseur est le système
radiateur + ventilateur cependant l’utilisation de ce type de
système implique un
bruit qui est son principal inconvénient. Quelques notions sur le
bruit s’imposaient. Le bruit est une notion très subjective.
Les niveaux sonores qu’une oreille humaine peut
percevoir varient en très grande proportion ; pour exemple la
pression sonore d’un atelier est 5 milliards plus grande que celle
d’un bruissement de feuille. Pour palier a cette différence les
acousticiens ont mis en place le décibel (dB).
Le décibel n’a pas d’unité, il exprime
toujours un rapport de deux grandeurs (puissances, tension …).
Il ne veut donc rien dire seul comme
par exemple un pourcentage ; en effet dire que le prix du chocolat
est de 130% n’a aucun sens, par contre si on dit qu’il est 130% de
celui de la baguette on pourra déterminer l’un à l’aide de
l’autre. Il est donc indispensable lorsqu’on parle de décibel de
préciser la référence, cela donna de lieu à de nombreux
« décibel » en voici quelques exemples :
_ Le dB SPL : on mesure des pressions
acoustiques et la référence (dB=0) est de 20µPa
_ Le dB A :
(acoustique) mesure aussi des pressions acoustiques mais
rend compte du fait que l’oreille est plus sensible à certaines fréquences
_ Le dB PWL : mesure un rapport de
puissance acoustique efficace avec une référence à 1pW ; présence
un intérêt il ne tient compte que de la source sonore ( le
ventilateur).
Revenons maintenant à notre
ventilateur. Il faut encore préciser deux choses, l’oreille
humaine perçoit une différence à partir de 3 dB donc si deux
ventilateurs ont une différence de moins de 3 dB, elle sera
imperceptible. De plus une différence de 10 dB donne l’impression
d’un doublement du niveau sonore.

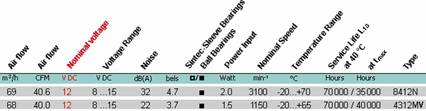

Lorsqu’on regarde la fiche technique de deux
ventilateurs comme ci dessus :
On constate que le second a un dB
moins important que le premier, et une vitesse moins importante ;
ces deux caractéristiques sont liées par la relation suivante :
dB1= dB2+50*LOG(N1 / N2 )
N1 et N2 : vitesse de rotation du
ventilateur en tours/min
dB2 et N2 représentent la référence
c’est à dire que pour une vitesse de rotation de 4000 trs/min on
prendra dB2=0 donc on obtient l’augmentation du niveau sonore par
rapport à la vitesse de rotation par la relation :
dB1= 50*LOG(N1 / 4000)

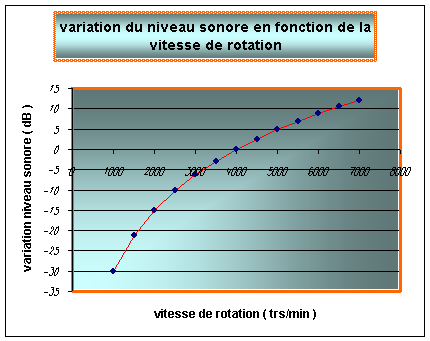

Cela nous permet d’obtenir le graphique ci-joint:
|
